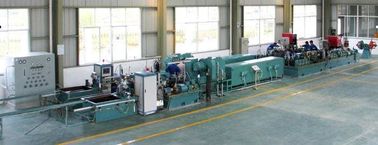

AISI304L / SUS316L টিউব মিল লাইন ইউনিট OD Φ800-Φ1200 মিমি কাস্টম রঙে
সংক্ষিপ্ত ভূমিকা এবং উদ্ধৃতি
স্টেইনলেস স্টীল ঢালাই পাইপ জন্য BG40 উচ্চ নির্ভুলতা মেশিন ইউনিট
পণ্য বিবরণ
সারাংশ:
এই সরঞ্জামটি বিশেষভাবে 1919 Φ63.5 মিমি, δ0.8-2.0 মিমি স্টেইনলেস স্টীল সোজা সিম ঢালাই পাইপ উত্পাদন জন্য ব্যবহৃত হয়। এটি উচ্চ নির্ভুলতা পরিমার্জিত উপকরণ দ্বারা তৈরি এবং নির্দিষ্ট দৈর্ঘ্য কাটিয়া দেখেছি সজ্জিত। প্রধান মেশিন গঠন, ঢালাই, আকার এবং ডিভাইস সোজা। সরঞ্জাম গঠন uncoiler থেকে স্থায়ী দৈর্ঘ্য কাটিয়া শেক হয়। রোলিং গতি পাইপ ব্যাস এবং প্রাচীর বেধ উপযুক্ত উপযুক্ত পরিসীমা মধ্যে correspondingly সামঞ্জস্য করা যাবে।
- প্রযোজ্য উপাদান
- উপাদান: AISI309, AISI321, AISI304L, SUS316L স্টেইনলেস স্টীল ফালা।
- ইস্পাত ফালা বেধ: 0.8-2.0 মিমি
- ইস্পাত ফালা প্রস্থ: 60-200 মিমি (± 0.2 মিমি)
- ইস্পাত কুণ্ডলী আইডি: Φ450-Φ550mm
- ইস্পাত কুণ্ডলী OD: Φ800-Φ1200mm
- সর্বাধিক ওজন কুণ্ডলী: 1000 কেজি
- প্রক্রিয়াজাতকরণ ইস্পাত পাইপ মাত্রা পরিসীমা:
- ওডি: Φ19-Φ63.5 মিমি
- ওয়াল বেধ: 0.8-2.0 মিমি (স্কয়ার এবং আয়তক্ষেত্র পাইপ≤ 1.5 মিমি)
- দৈর্ঘ্য: 4-8 মি
- পণ্য (ইস্পাত পাইপ) প্রক্রিয়া প্রবাহ:
কাঁচামাল (ইস্পাত কুণ্ডলী) □ অকোলিং □ কাঁচি এবং গুঁড়া-ঢালাই □ নির্দেশক যন্ত্র □ গঠন এবং রুপায়ণ □ টিগ ঢালাই □ ঢালাই সাঁতারের বাইরে মসৃণতা বুরুশ □ শীতলকরণ □ আকারের □ প্রায় সোজা করা □ স্থায়ী দৈর্ঘ্য কাটিয়া □ সমাপ্ত পাইপ □ রান-আউট টেবিল
1.5 মিলিং গতি: 0-8 মি / মিনিট
1.6 পণ্য নির্ভুলতা: ব্যাস ± 0.10 মিমি সর্বোচ্চ সহনশীলতা
1.7 আর্ম-আর্ক ঢালাই: 600A
1.8 উপদেশিত ব্যবহারকারীর প্রয়োজনীয় জিনিসপত্র (শুধুমাত্র রেফারেন্সের জন্য):
- যান্ত্রিক সরঞ্জাম সাইট: 30 মি × × 4 মি (দৈর্ঘ্য × প্রস্থ)
- মোট বৈদ্যুতিক শক্তি: 50KW
- বায়ু সংকোচকারী এক সেট (গ্রাহক দ্বারা প্রস্তুত, বাজার থেকে ক্রয়)
- ঢালাই সরঞ্জাম: Tungsten বার, টংস্টেন ফিলামেন্ট, মসৃণতা চাকা।
- মেশিন ইনস্টল করার জন্য সরঞ্জাম এবং টুলিং উদ্ধরণ, এক অংশ সর্বোচ্চ ওজন 5 টন।
- শক্তি এবং বায়ু সরবরাহ। (380V / 220V 50HZ)
প্রধান উপাদান ভূমিকা:
1. Uncoiler:
কাঠামো টাইপ: ডাবল-পার্শ্ব 360 থ্রোটারি ম্যানুয়াল টাইট প্রসারিত, যা বিকল্পভাবে দুধ খাওয়ানো ইস্পাত কুণ্ডলী বীমা এবং স্টিল ফালা অবাধে accumulator মধ্যে যাচ্ছে।
প্রযোজ্য পরিসীমা: 60-200 মিমি ইস্পাত ফালা প্রস্থ, 0.8-2.0 মিমি বেধ, Φ800-Φ1200 মিমি ইস্পাত কুণ্ডলী ওডি, Φ450-Φ550 মিমি ইস্পাত কুণ্ডলী আইডি, সর্বোচ্চ 1000000gs ইস্পাত কুণ্ডলী ওজন।
2. ডালপালা এবং গুঁতা-ঢালাই মেশিন, যা দ্বিগুণ ইস্পাত কুণ্ডলী তীক্ষ্ণ sharing এবং তারপর ওয়েল্ডিং একসঙ্গে এবং ঢালাই সীল স্তর।
3. গঠন, ঢালাই এবং আকার একক:
4. খাওয়ানো এবং লেভেলিং ডিভাইস:
- ফরম: আপ এবং ডাউন রোলস গঠন ইউনিট মধ্যে খাওয়ানো হয় আগে স্ট্রিপ ইস্পাত straightening জন্য প্যাসিভ স্তরের হয়।
- গাইডিং রোল: চার রোলার
- গঠন যন্ত্র:
প্রধানত মোটামুটি মিল গঠন করে ইস্পাত ফালা এবং ঢালাই সীল নিয়ন্ত্রণ।
ক। অনুভূমিক রোল স্ট্যান্ড:
পরিমাণ: 7
কাঠামো: 45 # কাস্ট ইস্পাত, ডাবল হাউজিং, পাশে রোলস পরিবর্তন
অনুভূমিক রোল এর শাফ্টের ব্যাস: Φ45 মিমি, উপাদান: 42 ক্রোমো
খ। উল্লম্ব রোল স্ট্যান্ড:
পরিমাণ: 9 (একটি নির্দেশিকা রোল স্ট্যান্ড সহ)
টাইপ: প্যাসিভ ঘূর্ণন
উল্লম্ব রোল এর খাদ ব্যাস: Φ30mm, উপাদান: 40Cr
গ। সামঞ্জস্য পদ্ধতি: একা সর্পিল মেরু ম্যানুয়াল সমন্বয়
ঘ। ইনস্টলেশন জন্য বিছানা এক সেট
(3) বহির্মুখী এবং ঢালাই স্ক্র্যাপিং যন্ত্রপাতি গাইডিং:
ক। পাইপ সাঁতারের দিকটিকে সমতলভাবে ঢালতে এবং সরাসরি ঢালাই করা রোলারগুলিতে প্রবেশ করার জন্য নির্দেশিকা রোল স্ট্যান্ডের একটি সেট।
খ। সফল ঢালাই বুঝতে ভেল্ড সিম নিয়ন্ত্রণের জন্য রোল স্ট্যান্ড extruding দুটি সেট।
গ। ঢালাই সিম বাইরে scraping জন্য স্ক্র্যাপ ফ্রেম দুই সেট
(4) মাপের ডিভাইস: ওয়েল্ডিং এবং আকার সঠিকতা নিয়ন্ত্রণের পরে প্রধানত সূক্ষ্ম আকারের পাইপ। অনুভূমিক রোল স্ট্যান্ডের প্রতিটি 5 সেট, উল্লম্ব রোল স্ট্যান্ড, গিয়ারবক্স শাখার তিনটি সেট (ডবল সংযোগ), এবং সর্বজনীন শাফ্টের 10 সেট। (যন্ত্র গঠন হিসাবে একই গঠন)
(5) শক্তভাবে মেশিন ফ্রেম সোজা:
ক। ব্যবহার: এটি প্রধানত সমাপ্ত নল প্রায় সোজা জন্য ব্যবহৃত হয়।
খ। ফর্ম: তুর্ক এর মাথা টাইপ এক সেট
গ। স্যাইজিং মেশিন বরাবর একটি ইনস্টলেশন বিছানা।
(6) প্রধান ড্রাইভিং সিস্টেম: প্রধান ইউনিট প্রধান মোটর দ্বারা প্রধান reducer সঙ্গে সংযুক্ত এবং গিয়ারবক্স শাখা ক্ষমতা প্রেরণ করা হয়, তারপর গিয়ারবক্স শাখা অনুভূমিক রোল ফ্রেম উপর উচ্চ এবং নিচে shafts ড্রাইভ।
ক। মাস্টার মোটর: YCT সিরিজ, এসি 30KW, এক সেট
খ। ইউনিভার্সাল ট্রান্সমিশন খাদ 11 পিসি
2.5 বায়ুসংক্রান্ত ট্র্যাকিং কাটিয়া দেখেছি:
(1) কাটিং পদ্ধতি: বায়ুসংক্রান্ত ট্র্যাকিং এবং স্বয়ংক্রিয় কাটিয়া
(2) বেধ কাটা: δ0.8-2.0 মিমি
(3) কাটিং ওডি: Φ19-Φ63.5 মিমি
(4) কাটন দৈর্ঘ্য: 4-8 মি
(5) মোটর কাটা: 5.5 কে ওয়াট
(6) সহনশীলতা কাটিং: ≤10 মিমি
(7) আর-আর্ক ওয়েলেডার: 600A (টিআইজি সিস্টেম)
2.6 শেষ পাইপ পাস পরিবাহক: (রান আউট টেবিল)
সকেট সংকেত সিস্টেম সজ্জিত ঢালাই ফ্রেম গঠন
3. প্রধান উপকরণ এবং মূল্য:
1) কুণ্ডলী গাড়ী (ডবল পার্শ্ব ম্যানুয়াল বিস্তৃত)
2) প্রধান মেশিন (গঠন, ঢালাই, মসৃণতা, আকার,
3) বায়ুসংক্রান্ত ট্র্যাকিং কাটা দেখেছি
4) রান আউট টেবিল
5) বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা (সিমেন্স)
6) খরচ প্যাকিং
4. নোট:
(1) ঢালাই পাইপ জন্য রোলস গ্রাহকের দ্বারা সরবরাহিত টাইপ এবং স্পেসিফিকেশন অনুযায়ী অতিরিক্ত আদেশ দেওয়া হবে।
উপাদান: Cr12Mov
(2) বিক্রয় চুক্তিতে স্বাক্ষর করার সময়, আমরা নিম্নলিখিত ব্যয় আলোচনা করবো: দুই ব্যক্তির প্রয়োজন, ক্রেতাকে ভিসার চার্জ, টিকিট, খাদ্য এবং বাসস্থান এবং বেতন / ব্যক্তি বেতন / বেতন দিতে হবে।
(3) কনটেইনার প্রয়োজনীয় পরিমাণ: 2 * 40HQ এবং 1 * 20GP পাত্রে
(4) প্রসবের তারিখ: মোট মূল্যের 30% প্রাপ্তির পরে 120 দিন পরে।
(5) পেমেন্ট শর্তাবলী: 30%% S / C সাইন ইন করার পরে এবং বাকি 70% প্রদানের আগে প্রদান করা উচিত।
