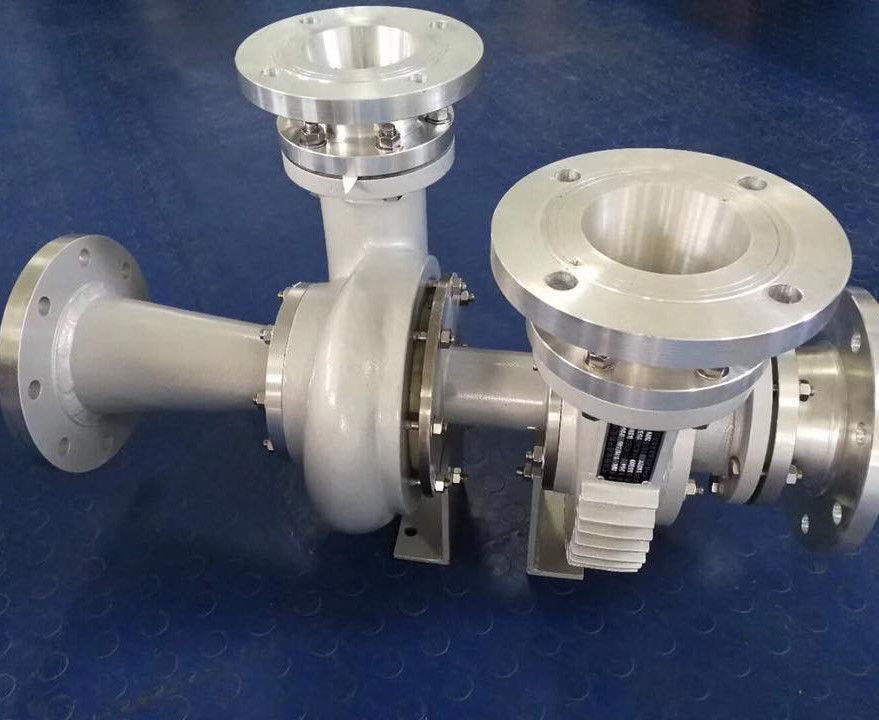

ক্রিজনীয় এয়ার বিচ্ছেদ অক্সিজেন কনসেন্টারেটর খুচরা যন্ত্রাংশ টার্বো সম্প্রসারণ টারবাইন

ক্রিজনীয় এয়ার বিচ্ছেদ অক্সিজেন কনসেন্টারেটর খুচরা যন্ত্রাংশ টার্বো সম্প্রসারণ টারবাইন

1. বর্ণনা

এটি বায়ু বিচ্ছেদ ইউনিটগুলি শুরু করতে এবং ঠান্ডা ক্ষতির জন্য তৈরি করার জন্য যন্ত্রের ভিতরে আডিয়াবিটিক বিস্তার ব্যবহার করা, যাতে তাপ ভারসাম্য স্থির করা যায়।

এক্সপেন্ডার একটি মেচিন যে গ্যাসটি প্রসারিত এবং বিষন্ন হওয়ার সময়, শক্তি পাওয়ার জন্য গ্যাসের তাপমাত্রা হ্রাস করার জন্য টার্বো মেচিনালিক কাজ করে। । এক্সপেন্ডার প্রায়ই ক্রিজনীয় সরঞ্জাম যেমন তরল অক্সিজেন উদ্ভিদ, তরল নাইট্রোজেন উদ্ভিদ, ইত্যাদি ব্যবহৃত হয়।

2. আবেদন

কাঁচা প্রাকৃতিক গ্যাস প্রাথমিকভাবে মিথেন (সিএইচ ₄ ), ক্ষুদ্রতম এবং হালকা হাইড্রোকার্বন অণুর পাশাপাশি বিভিন্ন পরিমাণে ভারী হাইড্রোকার্বন গ্যাস যেমন ইথেন (সি ₂ এইচ ₆ ), প্রোপেন (সি ₃ এইচ ₈ ), স্বাভাবিক বুটিন ( এন)। -সি ₄ এইচ ₁₀ ), আইসোবুটনে ( আই- সি ₄ এইচ ₁₀ ), প্যান্টেন এবং এমনকি উচ্চ -আণবিক-ভর হাইড্রোকার্বন। কাঁচা গ্যাসে বিভিন্ন পরিমাণে অ্যাসিড গ্যাস যেমন কার্বন ডাই অক্সাইড (সিও ₂ ), হাইড্রোজেন সালফাইড (এইচ ₂ এস ) এবং মেথানেথিয়াল ( সিএইচ ₃ এসএ) এবং ইথানথিয়াল (সি ₂ এইচ ₅ এসএ) এর মতো ম্যাকক্যাপ্যান্ট রয়েছে ।

প্রো-বাই-প্রোডাক্টস ( প্রাকৃতিক-গ্যাস প্রক্রিয়াকরণ দেখুন ) সম্পন্ন করার সময় এই ভারী হাইড্রোকার্বনগুলি যৌথভাবে এনজিএল (প্রাকৃতিক গ্যাস তরল) হিসাবে পরিচিত। এনজিএল এর এক্সট্রাকশনটিতে প্রায়ই একটি টার্বোয়েক্স্প্যান্ডার ^[7] এবং নিম্ন-তাপমাত্রা ডিস্টিলেশন কলাম ( ডেমাইটিনিজার বলা হয়) জড়িত থাকে । ডিমেথেনিজারের ইনলেট গ্যাসটি প্রথমে তাপ-এক্সচেঞ্জার (যা ঠান্ডা বাক্স হিসাবে উল্লেখ করা হয়) -এ প্রায় -51 ডিগ্রি সেলসিয়াসে ঠান্ডা হয় , যা আংশিক গ্যাসকে আংশিকভাবে নিয়ন্ত্রণ করে। ফলে গ্যাস-তরল মিশ্রণ তারপর একটি গ্যাস প্রবাহ এবং একটি তরল প্রবাহ মধ্যে বিভক্ত করা হয়।

গ্যাস-তরল বিভাজক থেকে তরল প্রবাহ একটি ভালভের মধ্য দিয়ে প্রবাহিত হয় এবং 62 বারের একটি পরম চাপ থেকে ২1 বার (6.2 থেকে 2.1 এমপিএ) সম্পূর্ণ চাপের মধ্য দিয়ে প্রবাহিত হয় যা একটি আইসেনথালপিক প্রক্রিয়া (অর্থাত একটি ধ্রুব- উদ্যম প্রক্রিয়া) স্ট্রিমের তাপমাত্রাটি -51 ডিগ্রি সেলসিয়াস থেকে -81 ডিগ্রি সেলসিয়াস কমিয়ে নেয়ার ফলে স্ট্রিমটি ডেমাইটিনিজার প্রবেশ করে।

গ্যাস-তরল বিভাজক থেকে গ্যাস প্রবাহটি টার্বোয়েক্স্প্যান্ডারে প্রবেশ করে, যেখানে এটি 62 বারের পরম চাপ থেকে ২1 বার (6.2 থেকে 2.1 এমপিএ) পর্যন্ত একটি ইন্ট্রোপিক বিস্তারকে অতিক্রম করে যা গ্যাস স্ট্রিম তাপমাত্রা প্রায় -51 ডিগ্রি সেলসিয়াস থেকে কমায় - 91 ডিগ্রি সেন্টিমিটার হিসাবে এটি ডিস্টিল্যান্সার রিফ্লাক্স হিসাবে পরিবেশন করতে ডেমথাইনাizer প্রবেশ করে ।

ডিমেথানাইজারের শীর্ষ ট্রে থেকে তরল (প্রায় -90 ডিগ্রি সেলসিয়াসে) ঠান্ডা বাক্সের মাধ্যমে প্রবাহিত হয়, যেখানে এটি তাপমাত্রা প্রায় 0 ডিগ্রি সেলসিয়াসে উত্তপ্ত হয়, কারণ এটি ইনলেট গ্যাসকে ঠান্ডা করে এবং তারপর ডেমথাইনিজারের নিম্ন অংশে ফিরে আসে । ডিমেথানাইজারের নিম্ন অংশ থেকে আরেকটি তরল প্রবাহ (প্রায় 2 ডিগ্রি সেলসিয়াস) ঠান্ডা বাক্সের মাধ্যমে রাস্তায় চলে যায় এবং প্রায় 1২ ডিগ্রি সেলসিয়াসে ডেমথাইনারে ফিরে আসে। ফলস্বরূপ, ইনলেট গ্যাস ডেমাইটিনিজারের নীচে "পুনরায় জ্বালান" করার জন্য প্রয়োজনীয় তাপ সরবরাহ করে , এবং টার্বোয়েক্সপ্যান্ডার ডিমেথাইনারের উপরের অংশে রিফ্লাক সরবরাহ করার জন্য প্রয়োজনীয় তাপটি সরিয়ে দেয়।

ডিমেথেনিজার থেকে ওভারহেড গ্যাস পণ্য প্রায় -90 ডিগ্রি সেলসিয়াসে প্রাকৃতিক গ্যাস প্রক্রিয়া করা হয় যা পাইপলাইন দ্বারা শেষ ব্যবহারকারীদের বিতরণের জন্য উপযুক্ত মানের । এটি ঠান্ডা বাক্সের মাধ্যমে রাস্তায় রাখা হয়, যেখানে এটি উত্তপ্ত হয়ে যায় কারণ এটি ইনলেট গ্যাসকে ঠান্ডা করে। তারপর টার্বোয়েক্সপ্যান্ডার দ্বারা চালিত গ্যাস সংকোচকারীতে সংকোচিত হয় এবং বিতরণ পাইপলাইনে প্রবেশ করার আগে বৈদ্যুতিক মোটর দ্বারা চালিত দ্বিতীয়-স্তর গ্যাস সংকোচকারীতে সংকোচিত হয় ।

ডিমেথাইনার থেকে নিচের পণ্যটিকে ঠান্ডা বাক্সেও গরম করা হয়, কারণ এটি এনজিএল হিসাবে সিস্টেমে চলে যাওয়ার আগে ইনলেট গ্যাস শীতল করে।
